Жатка роторная |

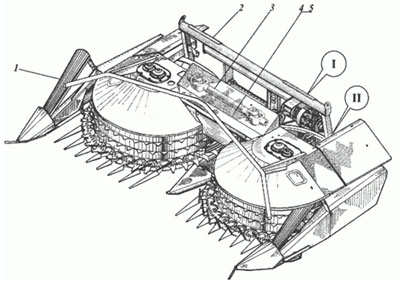

Жатка роторная ЖР-4000 Дон-680
| № |
Наименование части |
| 1 |
Жатка |
| 2 |
Проставка |
| 3 | Вал карданный телескопический |
| 4 |
Цепь n-51 зв. |
| 5 |
Звено |

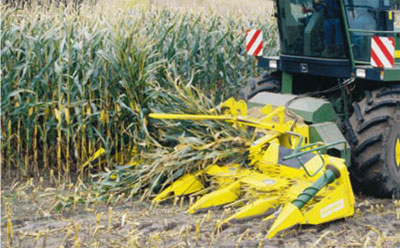

Жатки роторные для кормоуборочных комбайнов
Преимущества жаток Kemper:
- Равномерная подача массы к измельчающему барабану.
- Автоматическое копирование по рядам (опция).
- Возможность движения поперек посевов.
- Возможность установки системы копирования рельефа почвы.
- Возможность дооборудования для прямого комбайнирования трав при заготовке сенажа.
- Дробление среза стебля дополнительными ножами ускоряет процесс перегнивания растительных остатков и предотвращает повреждение покрышек техники.
- Длинные пальцы особой формы повышают эффективность при работе с полеглыми культурами.
- Срезает даже в экстремальных ситуациях (сорняки, тонкостебельные растения и т. д. ).
- Острота не пропадает с повышением уровня эксплуатации.
- Сниженные нагрузки на муфты и трансмиссию.
- В три раза более длительный срок службы.

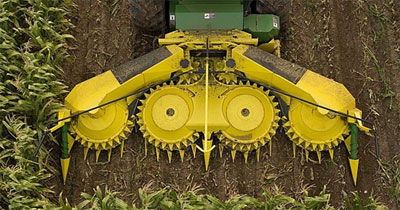

- Собирающие барабаны, вращающиеся с низкой скоростью, обеспечивают равномерную подачу культуры к измельчителю в продольном направлении культуры.
- Оба конца роторной жатки складываются гидравлически с помощью элементов управления, расположенных в кабине.

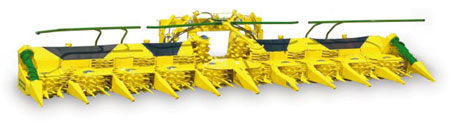

Навесная кукурузная и кормоуборочная жатка KEMPER, модель СHAMPION 4500.
Навесная жатка CHAMPION 4500 может использоваться для уборки различных культур и использоваться как приставка для комбайнов различных производителей. В частности жатка пригодна для уборки: кукурузы, сорго, подсолнечника, однолетних и многолетних трав (высотой от 70 см ), рапса, пеньки и т.д.
Жатка предназначена для работы с самоходными комбайнами марок: Claas, Fiat, Case IH, Deutz - Fahr, Massey - Ferguson, Mengele, New Holland.
Принцип работы : вращение ножей постоянно в одном направлении (в отличие от аппаратов с возвратно поступательным движением). Высокоскоростные режущие роторы срезают стебельчатые культуры по всей рабочей ширине приставки. Приставка способна работать в разных направлениях и абсолютно независимо от направленности рядков. Она имеет только рабочую ширину захвата, а не количество скашиваемых рядков. Данная уникальная технология имеет универсальное применение для культур с разными способами посева, будь то кукуруза, посеянная параллельными рядками, будь то культуры, посеянные с разными интервалами между рядками или другие виды культур, имеющие разбросанный высев. Более того, при использовании определенных опций возможна уборка сильно полеглых культур после сильного ветра или дождя. Система подачи массы в измельчающую камеру, гарантирует точную подачу всего потока массы по центру жатки в камеру предварительного прессования и далее в измельчающее устройство. Таким образом, все рабочая ширина измельчающего барабана и роллеры корнкрекера используются равномерно, гарантируя тем самым, максимум производительности с максимальное качество измельчения. Простой и практичный дизайн системы подачи массы в камеру состоит из четырех втягивающих и двух подающих барабанов, что сводит работы по сервису и обслуживанию жатки к минимуму. Отсутствие изнашиваемых частей, таких как цепи. При рабочей ширине 4,5 метра жатка имеет транспортную ширину всего 2,5 метра, за счет складываемых боковых роторов.
Адаптированы для работы с комбайнами:
| Производитель: |
Марка комбайна: |
| Case IH |
6900, 7400, 7800 CHX 320, 420, 520, 620 |
| Claas | 685, 685SL, 690, 690SL, 695, 695SL, 695Mega, 820, 840, 860, 880, 830, 850, 870, 890, 900 |
| Deutz - Fahr |
Gigant 400 |
| Fiatagri - Hesston |
7820, 7825, 7835, 7840 7715, 7720, 7725 |
| Massey - Ferguson |
5130, 5150, 5170 |
| Mengele |
SF 5200, 5500, 5600, 6000, 6500, 6600, 7000 |
| Mammut |
5800, 6300, 6800, 7300, 7800 |
| New Holland |
1900, 1905, 2100, 2200, 2205, 2305, 2405, FX300, 375, 450, FX 28, 38, 48, 58FX30, 40, 50, 60 |
| John Deere |
5440, 5830, 6650, 6810, 6850, 6910, 6950, 7300, 7400 |
Техническая спецификация:
| Адаптация |
Область контакта навески позволяет присоединить жатку к следующим самоходным комбайнам измельчителям: Claas, John Deere, Fiat, Case IH, Deutz - Fahr, Massey - Ferguson, Mengele, New Holland |
| Энергетика |
Передача мощности осуществляется через линию передачи SPFH, погруженную в масло трансмиссию и предохранительные муфты. |
| Скашивание |
Независимая (от направления рядков) система скашивания с высокоскоростными скашивающими роторами и обгонными муфтами. Скашивание по всей рабочей ширине жатки (4,55 метра) при помощи скрытых, зазубренных ножей (тип зубьев пилы). |
| Ножи |
Ножи имеют форму зубьев пилы и установлены во втягивающих роторах. Ножи сделаны из вольфрама и имеют карбидовое напыление. Ножи производятся специально для жаток KEMPER, являются эксклюзивными и имеют специальную сертификацию. Ножи самозатачивающиеся, требуют мало усилия для среза любой культуры и дают невысокую нагрузку на муфты и трансмиссию, тем самым, продлевая срок службы всей навески. Ножи имеют круглую форму и состоят из отдельных сегментов, что облегчает их обслуживание и замену. Специальные захваты на ножах <размочаливают> срез у толстостебельчатых культур (кукуруза), тем самым предотвращая возможный прокол колеса комбайна заостренными остатками стерни и ускоряя разрушение и гниение самих стерневых остатков |
| Подача массы |
Поток массы равномерно подается в измельчающую камеру при помощи четырех втягивающих барабанов и двух наклонных барабанов в центральной части жатки. По бокам жатки установлены два вала, имеющие механический привод, они помогают поднимать сильно полеглые культуры и втягивать их внутрь жатки. Высота поднятия полеглых культур - настраиваемая. |
| Транспортировка | Навеска может складываться в транспортное положение при помощи гидравлики и иметь при этом транспортную ширину 2,47 метра. Для передвижения по дорогам общего пользования, навеска комплектуется защитными кожухами, чехлами и сигнальными огнями. |
| Требования SPFH к комбайну | Электрическое гнездо для подключения сигнального освещения при перевозке жатки по дорогам общего пользования. Клапан двойного действия для складывания и раскладывания жатки. Минимальное давление в масляной системе: 105 Бар. |
| Возможные опции |
Фрикционная муфта с жидким охлаждением (исключает перегрев, продлевает срок службы муфты, возможна установка в полевых условиях). Помощь в управлении. Делитель для уборки силоса из зерновых культур, ручная трансмиссия, защитные пластины, жестко установленные стеблеподъемники. |
Технические параметры:
| Длина |
2,20 м |
| Ширина рабочая |
4,55 м |
| Ширина транспортная |
2,47 м |
| Высота |
1,15 м |
| Вес |
1 800 кг |
