Активный боковой делитель рапса и его комплекты |
Ziegler – жатки и приспособления
Технология, позволяющая сохранить до 250 кг потерь с каждого гектара.

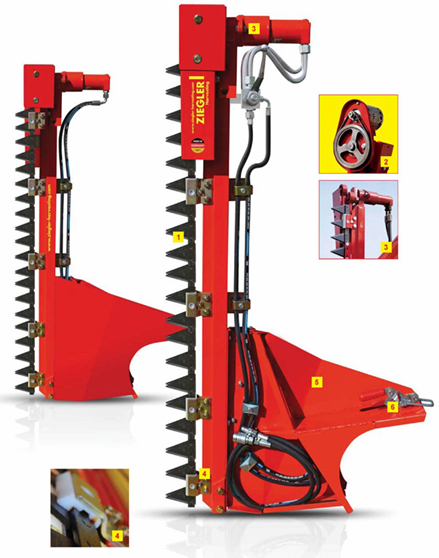

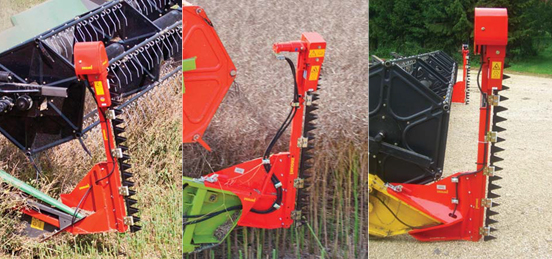

Активный боковой делитель рапса:
- Мощный двухножевой режущий механизм с сегментами 105 мм (1).

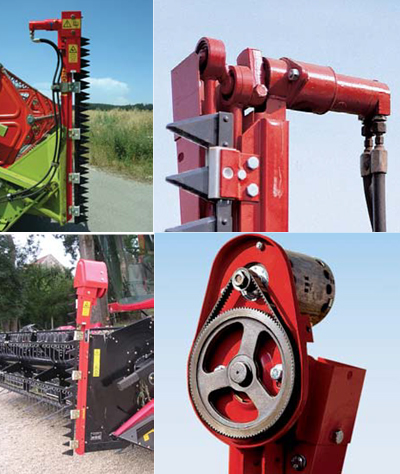

- Два типа привода: электродвигатель (2) или гидромотор (3).
- Снижение потерь за счет быстрого и точного среза.
- Отсутствие сопрягающихся кромок на направляющих и головках болтов.
- Высота среза 1,35 или 1,50 метра.
- Центральное размещение режущего механизма.
- Защита ножей для транспортного положения.
Кронштейны крепления на жатку(5)
- Механизм быстрого крепления на жатку (Защитный кожух в комплекте) (6).
- Для стандартных зерновых жаток и жаток типа «vario».
- Повышенная стабильность при малом весе за счет уникальной конструкции.
- Места крепления для гидрошлангов или электрических кабелей.
Конструкционное преимущество: превращение левого делителя в правый и наоборот возможно прямо в поле и не требует никаких дополнительных деталей.
Патентованные направляющие ножа, изготовлены из высокопрочного пластика, недорогие по стоимости и предназначены для регулировки зазора (4).
Все наши активные боковые делители имеют серийные номера и после сборки проходят тестовые испытания на специальном стенде,что подтверждается приложенным сертификатом.
ZIEGLER предлагает полный комплект для электрического или гидравлического привода (Подробнее на стр. 7-9).
|
Активный боковой делитель рапса с высотой среза 1,35 метра | |||||||
|
Тип |
Сторона установки |
Напряжение |
Ватт/Амп |
Длина сегмента |
ДхШхВ (см) |
Вес* |
Артикул |
|
Электрический активный боковой делитель рапса | |||||||
|
RT 135-E/12-R |
Правый |
12 V |
400/25 |
10,5 cm |
165/22/22 |
30 kg |
026 615 |
|
RT 135-E/12-L |
Левый |
12 V |
400/25 |
10,5 cm |
165/22/22 |
30 kg |
026 616 |
|
RT 135-E/24-R |
Правый |
24 V |
750/40 |
10,5 cm |
165/22/22 |
30 kg |
026 617 |
|
RT 135-E/24-L |
Левый |
24 V |
750/40 |
10,5 cm |
165/22/22 |
30 kg |
026 618 |
|
Гидравлический активный делитель рапса | |||||||
|
RT 135-HY-R |
Правый |
- |
- |
10,5 cm |
165/22/31 |
26 kg |
026 619 |
|
RT 135-HY-L |
Левый |
- |
- |
10,5 cm |
165/22/31 |
26 kg |
026 620 |
|
Активный боковой делитель рапса с высотой среза 1,50 метра | |||||||
|
Тип |
Сторона установки |
Напряжение |
Ватт/Амп |
Длина сегмента |
ДхШхВ (см) |
Вес* |
Артикул |
|
Электрический активный боковой делитель рапса | |||||||
|
RT 135-E/12-R |
Правый |
12 V |
400/25 |
10,5 cm |
180/22/22 |
33 kg |
70-049013 |
|
RT 135-E/12-L |
Левый |
12 V |
400/25 |
10,5 cm |
180/22/22 |
33 kg |
70-049014 |
|
RT 135-E/24-R |
Правый |
24 V |
750/40 |
10,5 cm |
180/22/22 |
33 kg |
70-049130 |
|
RT 135-E/24-L |
Левый |
24 V |
750/40 |
10,5 cm |
180/22/22 |
33 kg |
70-049131 |
|
Гидравлический активный делитель рапса | |||||||
|
RT 135-HY-R |
Правый |
- |
- |
10,5 cm |
180/22/31 |
29 kg |
70-049015 |
|
RT 135-HY-L |
Левый |
- |
- |
10,5 cm |
180/22/31 |
29 kg |
70-049016 |
Установка
|
Описание |
Сторонаустановки |
Артикул |
|
AT-AGCO-L-POWER-FLOW |
Левый |
70-049537A |
|
AT-AGCO-R-POWER-FLOW |
Правый |
70-049538A |
|
AT-CASE-L-2050-Series |
Левый |
70-050188A |
|
AT-CASE-R-2050-Series |
Правый |
70-050187A |
|
AT-CASE-L-3050-Series |
Левый |
70-050270A |
|
AT-CASE-R-3050-Series |
Правый |
70-050269A |
|
AT-CLAAS-R-C-TUCANO-LEXION |
Правый |
70-050221B |
|
AT-CLAAS-L-C-TUCANO-LEXION |
Левый |
70-050220B |
|
AT-CLAAS-L-VARIO-716 (5,4-9,0 m) |
Левый |
70-049418A |
|
AT-CLAAS-R-VARIO-716 (5,4-9,0 m) |
Правый |
70-049417A |
|
AT-JOHN-DEERE-L-600-Series |
Левый |
70-050246B |
|
AT-JOHN-DEERE-R-600-Series |
Правый |
70-050245B |
|
AT-NEW HOLLAND-L-VARI FEED |
Левый |
70-050190A |
|
AT-NEW HOLLAND-R-VARI FEED |
Правый |
70-050189A |
|
AT-NEW HOLLAND-L-EHD-VARIFEED |
Левый |
70-051638A |
|
AT-NEW HOLLAND-R-EHD-VARIFEED |
Правый |
70-051637A |
|
AT-RSM-L-POWER STREAM |
Левый |
70-049845B |
|
AT-RSM-R-POWER STREAM |
Правый |
70-049846B |
|
AT-SAMPO-L-3000-Series |
Левый |
70-049353 |
|
AT-SAMPO-R-3000-Series |
Правый |
70-049352 |
|
MACDON-Series |
Левый |
70-051771A |
|
MACDON-Series |
Правый |
70-051771B |
|
Универсальныйкронштейнкрепления |
- |
014851 |
Система привода
|
Электрический привод | |
|
Описание |
Артикул |
|
1х электрический комплект с двумя соединительными фишками |
70-049981 |
|
1х электрический комплект CASE 2050/New Holland Varifeed |
70-049982 |
|
1х электрический комплект AGCOPower-Flow |
70-049983 |
|
Гидравлический привод / Жатки без гидравлической системы | |
|
Описание |
Артикул |
|

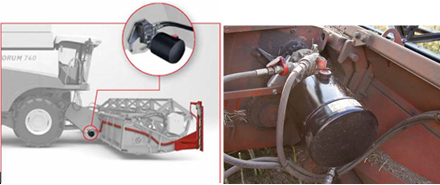

1х гидравлическая станция (трансмиссия/ бак / кронштейн) |
70-049971 |
|
1х 5 м гидравлический комплект (для зерновых жаток 4,5 - 6,5 м) |
70-049972 |
|
1х 6 м гидравлический комплект (для зерновых жаток 6,6 - 8,5 м) |
70-049973 |
|
1х 7 м гидравлический комплект (для зерновых жаток 8,6 - 10,5 м) |
70-049974 |
|
1х 8 м гидравлический комплект (для зерновых жаток 10,6 - 12,5 м) |
70-049978 |
|
1х 9 м гидравлический комплект (для зерновых жаток 12,6 - 14,5 м) |
70-049979 |
|
1х 10 м гидравлический комплект (для зерновых жаток 14,6 - 16,5 м) |
70-049980 |
|
Адаптер для вала наклонной камеры с 21 шлицами (серия 1 3/8"w) |
70-049975 |
|
Электроклапан для гидравлической системы с магнитом |
70-051642 |
|
Для паралельного подключения обеих сторон | |
|
Набор гидрошлангов 6 м (для зерновых жаток до 4,0 м) |
70-051650 |
|
Набор гидрошлангов 7 м (для зерновых жаток 4,1 - 6,0 м) |
70-051651 |
|
Набор гидрошлангов 8 м (для зерновых жаток 6,1 - 8,0 м) |
70-051646 |
|
Набор гидрошлангов 9 м (для зерновых жаток 8,1 - 10,0 м) |
70-051647 |
|
Набор гидрошлангов 10 м (для зерновых жаток 10,1 - 12,0 м) |
70-051648 |
|
Гидравлический привод / Зерновая жатка с гидравлической системой | |
|
Описание |
Артикул |
|
Левая или правая гидромагистральClaasVario 529 |
70-049984 |
|
Полный гидравлический набор ClaasVario 716 |
70-050536 |
|
Левая или правая гидромагистральCASE 3050 / NewHollandVarifeed |
70-051635A |

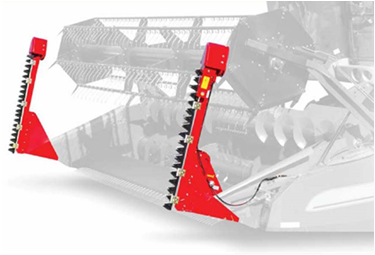

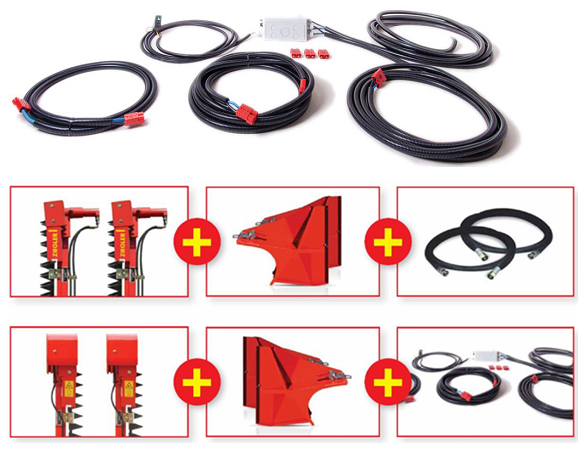

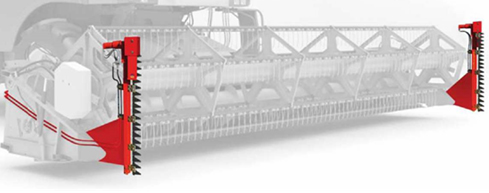

Комплекты активных боковых делителей:
- Полностью подготовленный комплект для установки на обе стороны жатки.
- Гидравлический или электрический комплект включает:
- 2х активных боковых делителя с кронштейнами крепления.
- Комплект для гидравлического или электрического соединения.

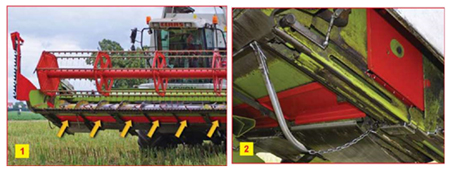

- Металлические вставки (в зависимости от модели) (1,2).
- Подходит к обычным зерновым жаткам.
- В наличии дополнительные опции: гидравлические станции и другие аксессуары.
Полное высокоэффективное решение
|
Комплекты активных боковых делителей | |||||||
|
Тип |
гидравлический |
электрический |
Активный боковой делитель |
Кронштейны крепления на жатку |
Комплект для подключения |
гидравлический набор |
Артикул |
|
CLAAS Vario716 (5,4 m)* |
|
- |
2 x RT-135 |
2 x |
- |
2 x |
70-051623A |
|
CLAAS Vario716 (6,0 m)* |
|
- |
2 x RT-135 |
2 x |
- |
2 x |
70-051624A |
|
CLAAS Vario716 (6,6 m)* |
|
- |
2 x RT-135 |
2 x |
- |
2 x |
70-051625A |
|
CLAAS Vario716 (7,5 m)* |
|
- |
2 x RT-135 |
2 x |
- |
2 x |
70-051626A |
|
CLAAS Vario716 (9,0 m)* |
|
- |
2 x RT-135 |
2 x |
- |
2 x |
70-051627A |
|
AGCO POWER FLOW |
- |
|
2 x RT-135 |
2 x |
2 x |
- |
70-051632A |
|
CASE 2050 |
- |
|
2 x RT-135 |
2 x |
2 x |
- |
70-051628A |
|
CASE 3050** |
|
- |
2 x RT-135 |
2 x |
- |
2 x |
70-051629A |
|
NEW HOLLAND Varifeed |
- |
|
2 x RT-135 |
2 x |
2 x |
- |
70-051630A |
|
NEW HOLLAND E.H.D. Varifeed** |
|
- |
2 x RT-135 |
2 x |
- |
2 x |
70-051631A |
* Включая соответствующие вставки в жатку
** Для жаток с предустановленным гидрораспределителем!
