Жатки: описание и конструкции

Описание и конструкции жаток на примере жатки комбайна «Дон-1500» и некоторых других жаток.

Жатка комбайна предназначена для скашивания, формирования равномерного потока хлебной массы и транспортировки ее к молотильному аппарату. При раздельной уборке жатка предназначена для подбора хлебной массы из валка и подачи ее к молотильному аппарату. К комбайнам выпускают жатки нескольких типоразмеров, отличающиеся шириной захвата.

Жатка состоит из корпуса 57 (рис. 1), режущего аппарата 42, мотовила 6, трубы 46 шнека, механизмов привода и регулировки рабочих органов. Корпус жатки образован сварным каркасом, обшитым листовым металлом, боковинами 2 и задним (ветровым) притом 5. На боковинах закреплены гидроцилиндры 3 и 35 подъема мотовила, делители 1 и поддержки 4 и 24 мотовила. На левой боковине смонтированы клиноременной вариатор 27 привода мотовила, механизм 33 привода шнека и механизм 37 качающейся шайбы привода ножа. На задней стенке ветрового щита справа и слева расположены винтовые домкраты для установки жатки на площадке при монтаже. В средней части щита 5 имеется окно для прохода хлебной массы к битеру 10 проставки 21. К нижней части корпуса прикреплены копирующие башмаки 63, а к несущей трубе корпуса 57 приварены кронштейны упоров 55 и 59 и центрального шарнира 58.

Механизм подвески и уравновешивания жатки. Жатку с молотилкой соединяют с помощью проставки 46 и наклонной камеры 8. Корпус наклонной камеры 11 (рис. 1, б), присоединенный к корпусу молотилки 61 шарнирно, гидроцилиндрами 62 может подниматься и опускаться, поворачиваясь вокруг подшипников 15. Впереди к наклонной камере крюками 19 крепят проставку 21. Корпус 57 жатки подвешен к проставке 21 в трех точках: в центре при помощи сферического шарнира 58 и по сторонам при помощи подвесок 48 и 51, соединенных с блоком пружин 47 и 52 механизма уравновешивания через рычаги 53. Вверху корпус жатки дополнительно связан с проставкой поперечными пружинными растяжками 49 и 50.

К трубчатому каркасу жатки приварены упоры 55 и 59, опирающиеся на ролики 56 и 60, оси которых прикреплены к корпусу проставки. С правой стороны жатки установлена подвеска 51, длину которой можно регулировать и выравнивать этим корпус жатки относительно молотилки. При выключенных гидроцилиндрах 62 молотилка 61 и наклонная камера 11 с проставкой 21 образуют жесткую систему, а корпус 57 жатки может поворачиваться относительно проставки как в продольном, так и в поперечном направлениях. Конструкция механизма подвески позволяет работать с копированием рельефа поля или без копирования.

В первом случае штырь 54 устанавливают в отверстие А, но втором — в отверстие Б. При работе с копированием корпус жатки опирается на башмаки 63, которые скользят по поверхности поля и поддерживают заданную высоту среза.

Конструкция механизма уравновешивания автоматически обеспечивает постоянное давление башмаков на почву при любых перекосах жатки. На рычаги 53 одновременно действуют сила натяжения пружин и сила тяжести жатки. Растяжение или сжатие пружин 47 и 52 вызывает поворот рычагов 53 в ту или другую сторону, что автоматически изменяет плечо каждой из действующих сил. Если плечо для силы натяжения уменьшалось, то оно одновременно увеличивалось для силы тяжести жатки, и наоборот. Поэтому степень уравновешенности и сила давления башмаков не изменяются. Регулируя натяжение пружин 47 и 52, можно изменить силу давления башмаков на почву.

В процессе копирования рельефа поля упоры 55 и 59 скользят по роликам 56 и 60 и удерживают корпус жатки от смещения назад.

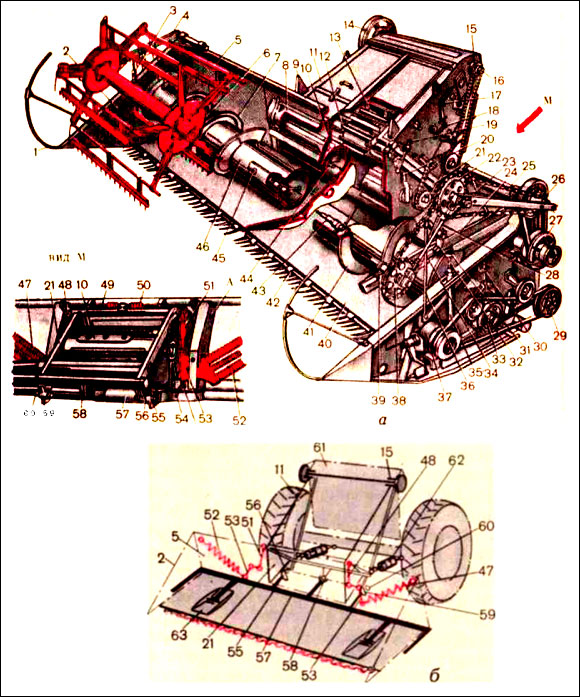

Рис. 1. Жатка комбайна «Дон-1500»:
а — общий вид; б — механизм уравновешивания; 1 — делитель; 2 — боковина; 3, 34, 35 и 62 — гидроцилиндры; 4 и 24 — поддержки мотовила; 5 — ветровой щит; 6 — мотовило; 7 и 41 — витки шнека; 8 — козырек; 9 — упор; 10 — битер проставки; 11 — наклонная камера; 12 — ведомый вал транспортера; 13 — плавающий транспортер; 14 и 29 — шкивы; 15 — подшипник; 16 — ведущий вал транспортера; 17, 20, 32 и 53 — рычаги; 18, 23, 30 и 31 — регулировочные винты; 19 — крюк; 21 — проставка; 22, 26, 38 — звездочки; 25 — цепь; 27 — вариатор; 28 — штанга; 33 — привод шнека; 36 — тяга; 37 — механизм привода ножа; 39 — подшипник мотовила; 40 — днище; 42 — режущий аппарат; 43 — пальчиковый механизм шнека; 44 — пальчиковый механизм битера; 45 — палец; 46 — труба шнека; 47 и 52 — пружинные блоки; 48 и 51 — подвески; 49 и 50 — растяжки; 54 — штырь; 55 и 59 — упоры; 56 и 60 — ролики; 57 — корпус жатки; 58 — центральный шарнир; 61 — молотилка; 63 — башмак.

Продольное копирование (отклонение жатки от горизонтального положения вверх или вниз) не зависит от ее ширины захвата и составляет для всех жаток ±150 мм.

Поперечное копирование (поперечный наклон) жатки зависит от ее ширины захвата и составляет, например, у пятиметровой жатки ±160 мм, а у семиметровой ±230 мм.

Копирующие башмаки плохо скользят по рыхлой и влажной почве, сгруживают ее перед собой и увеличивают затраты энергии (расход топлива) на передвижение. В этих случаях механизм уравновешивания выключают и работают с отрывом башмаков от почвы. Без копирования работают также на неровных участках.

Режущий аппарат предназначен для срезания растений. На жатках комбайнов и валковых жатках устанавливают следующие режущие аппараты: сегментно-пальцевой закрытого типа (рис.2, а), беспальцевой (рис. 2, б) или сегментно-пальцевой открытого типа (рис. 2, в).

Сегментно-пальцевой режущий аппарат закрытого типа состоит из пальцев 1, закрепленных на брусе 5, и ножа, снабженного сегментами 2. На пальцах 1 установлены противорежущие пластины 8. К левому концу спинки 4 ножа прикреплены основание 19 и головка 21 с шаром для присоединения механизма привода.

Беспальцевой режущий аппарат состоит из неподвижного ножа, образованного сегментами 23, и подвижного ножа с сегментами 24.

Сегментно-пальцевой режущий аппарат открытого типа снабжен подвижным ножом с сегментами и короткими пальцами 25 с вкладышами26.

Ножи режущих аппаратов всех типов совершают возвратно-поступательное движение. При движении комбайна в промежутки между неподвижными элементами режущего аппарата (пальцами 1, 25 или сегментами 23) заходят стебли растений, подвижные элементы (сегменты 2, 24) прижимают их к острой кромке неподвижных режущих элементов и срезают.

У режущих аппаратов с кривошипно-шатунным приводом ножа осевые линии сегментов и пальцев при крайних положениях должны совпадать. В случае отклонения более чем на 5 мм аппарат центрируют, изменяя длину шатуна.

Для качественного среза стеблей носки сегментов 2 и 24 должны прилегать к пластинам 8 и 26 (зазор не более 0,5 мм). Зазор между сегментом и задним краем пластины должен быть 0,5...1 мм, а между прижимом 5 и сегментом 2 — не более 0,5 мм. Зазоры регулируют рихтовкой прижимов, установкой прокладок 6 и смещением пластин трения 9. Отрегулированный нож должен свободно перемещаться от усилия руки.

Для подъема полеглых стеблей на пальцы режущего аппарата закрытого типа устанавливают стеблеподъемники (рис. 2, г). Их закрепляют хомутами 27 на каждом втором пальце при уборке изреженных и на каждом третьем-четвертом при уборке густых и длинносоломистых полеглых хлебов.

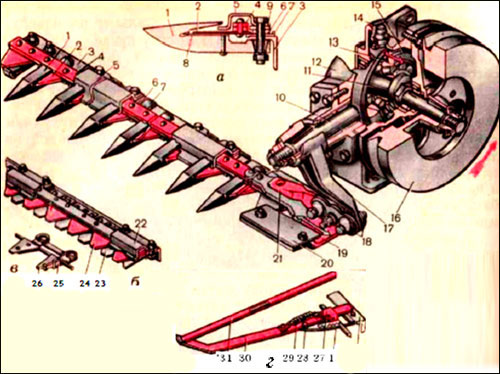

Рис. 2. Режущий аппарат комбайна «Дон-1500»:
а — пальцевой закрытого типа; б — беспальцевый; в — пальцевой открытого типа; г — стеблеподъемник; 1 и 25 — пальцы; 2, 23 и 24 — сегменты; 3 — брус; 4 — спинка ножа; 5 и 22 — прижимы; 6 — прокладки; 7 и 9 — пластины трения; 8 и 26 — противорежущие пластины (вкладыши пальцев); 10 — колебательный вал; 11 — ведущий вал; 12 — корпус; 13 — палец; 14 — сапун; 15 — водило; 16 — шкив-маховик; 17 — рычаг; 18 — щечки; 19 — основание головки ножа; 20 — направляющая; 21 — головка ножа; 27 — хомут; 28 — упор; 29 — пружина; 30 — пластина; 31 — перо.

Делители предназначены для отделения срезаемых стеблей от хлебного массива и подвода крайних стеблей к ножу. При уборке короткостебельных хлебов делителями служат боковиныжатки, удлиненные съемными мысами. Для уборки длинносоломистых, полеглых и спутанных хлебов применяют прутковые делители или торпедные, снабженные регулируемыми внешними и внутренними стеблеотводами.

Высоту среза регулируют перестановкой копирующих башмаков1относительно днища жатки (работа с копированием) или подъемом жатки гидроцилиндрами 45 (без копирования). Полеглые и низкорослые хлеба срезают на минимальной высоте. При уборке прямостоячих хлебов высоту среза выбирают в зависимости от длины стеблей.

Для нормальной работы режущего аппарата жатки комбайна «Дон-1500» натягивают приводной ремень так, чтобы прогиб ремня при нажатии на него с усилием 40 Н был 12...14 мм.

Пальцевой режущий аппарат закрытого типа применяют для скашивания прямостоячих хлебов, беспальцевой аппарат и пальцевой открытого типа — для скашивания сильно полеглых и засоренных подгоном хлебов.

Нож режущих аппаратов приводится в возвратно-поступательное движение кривошипно-шатунным механизмом (СК-5А «Нива», «Енисей-1200») или механизмом качающейся шайбы («Дон-1500»). Устройство и принцип работы кривошипно-шатунного механизма аналогичны механизму привода ножа косилок.

Механизм качающейся шайбы (МКШ) снабжен коленчатым ведущим валом 11 (см. рис. 2), на шейке которого на подшипниках смонтировано водило 15. Пальцами 13 водило кинематически соединено с вилкой колебательного вала 10. На конце вала закреплен рычаг 17, соединенный с головкой 21 ножа звеном 18, состоящим из двух накладок. Сферические выточки накладок охватывают головку рычага и ножа, образуя шаровые шарниры. Они компенсируют взаимные отклонения рычага и ножа в горизонтальной и вертикальной плоскостях.

При вращении вала11 водило 15 совершает колебательные движения вокруг оси, проходящей через ось вала 10. Колебательные движения водила пальцами 13 передаются вилке вала 10 и через рычаг 17, звено 18 ножу режущего аппарата.

Мотовило подводит стебли к ножу, поддерживает их во время среза, подает их к шнеку и очищает от них режущий аппарат. Применяют планчатое и универсальное мотовила.

Планчатое мотовило (рис. 3, а) образовано пятью планками 3, которые прикреплены при помощи лучей 5 к фланцам 13, закрепленным на валу 14. При вращении мотовила планки его поочередно погружаются в хлеб, отделяют порции стеблей, подводят их к режущему аппарату и укладывают срезанные стебли на платформу жатки. Планчатое мотовило обычно устанавливают на валковых жатках и применяют при скашивании прямостоячих хлебов.

Универсальное мотовило (рис. 3, б) снабжено граблинами 1 с пружинными пальцами 24. Цапфы 21 трубчатого вала 14 мотовила вращаются в подшипниках 6 и 22, установленных на поддержках 4 и 24 (см. рис.1, а), опирающихся на гидроцилиндры 3 и 35.

К фланцам 11 и 13 (см. рис. 3, б), приваренным к трубчатому валу 14, прикреплены диски 7, 12, 23 с лучами 5. На концах лучей шарнирно смонтированы трубы 4, снабженные подвесками для установки граблин1. К обоим концам труб4 приварены поводки 10, 15, на пальцы которых надеты лучи 9, прикрепленные к обоймам 8 и 16. На цапфу 21 вала свободно надета втулка эксцентрика 17, на внутренней стороне которого установлены три ролика. От проворачивания эксцентрик удерживается поводком 18, ролик 19 которого входит в фигурный паз копира. По роликам эксцентрика перекатывается обойма, обеспечивающая заданный угол α наклона граблин (рис. 3, в). При вращении мотовила пальцы совершают плоскопараллельное движение, одинаково хорошо захватывая прямостоячие и полеглые стебли. Поэтому универсальное мотовило получило большее распространение.

Угол α наклона граблин изменяется автоматически от —15° (наклон вперед) до +30° (наклон назад) при перемещении мотовила в вертикальном или горизонтальном направлении. Пружинные пальцы 2 (см. рис. 3, б), прикрепленные к концам лучей 9, предохраняют концы граблин и вал от наматывания стеблей. На левой цапфе мотовила смонтирована предохранительная муфта с ведомой звездочкой 20. Муфта рассчитана на передачу крутящего момента 600 Н∙м.

Одно из основных условий уборки без потерь — правильная регулировка мотовила. Для этого устанавливают оптимальную частоту вращения мотовила и перемещают его вперед — назад или вверх — вниз относительно режущего аппарата.

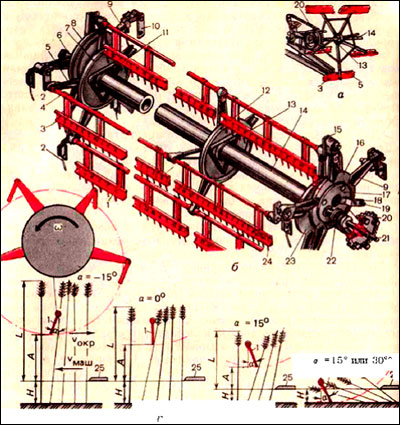

Рис. 3. Мотовило:
а — планетарное; б — эксцентриковое; в — схема работы; г, д и е — положение граблины при уборке соответственно нормальных прямостоячих или частично пониклых хлебов, низкорослых и полеглых хлебов; 1 — граблина; 2 и 24 — пальцы; 3 — планка; 4 — труба граблины; 5 и 9 — лучи; 6 и 22 — подшипники; 7, 12 и 23 — диски; 8 и 16 — обоймы эксцентрика; 10, 15 и 18 — поводки; 11 и 13 — фланцы; 14 — трубчатый вал; 17 — эксцентрик; 19 — ролик; 20 — звездочка; 21 — цапфа; 25 — режущий аппарат.

Частоту вращения мотовила устанавливают в зависимости от скорости движения комбайна или валковой жатки. Окружная скорость планки мотовила υокр должна быть больше скорости движения машины υмашв 1,2...1,8 раза, т.е. υокр/υмаш = 1,2...1,8. При скорости движения агрегата до 5 км/ч это соотношение принимают 1,5...1,8, при скорости свыше 5 км/ч — 1,2…1,5. При работе на повышенной скорости несрезанные стебли поддерживают срезанные, способствуя укладке их на платформу.

При неправильном выборе соотношения окружной скорости мотовила и скорости движения агрегата планки мотовила плохо подводят стебли к режущему аппарату или перебрасывают срезанные стебли через ветровой щит, выбивают зерно из колосьев. В первом случае необходимо увеличить, во втором снизить частоту вращения мотовила.

Частоту вращения мотовила регулируют на ходу комбайна вариатором 27 (см. рис.1, а), состоящим из двух двухдисковых шкивов, охваченных клиновидным ремнем. Ведущий шкив снабжен гидроцилиндром, включенным в гидросистему комбайна. К ведомому шкиву прикреплена звездочка 26 привода мотовила. Для увеличения частоты вращения мотовила комбайнер поворачивает рычаг гидросистемы так, чтобы масло из нагнетательной магистрали гидросистемы поступало в гидроцилиндр вариатора. Под давлением масла плунжер гидроцилиндра перемещает подвижный диск ведущего шкива и выжимает ремень из ручья так, что он располагается на большем диаметре шкива. Одновременно ремень, преодолевая сопротивление пружины, раздвигает диски ведомого шкива и перемещается на его меньший диаметр.

Для уменьшения частоты вращения мотовила поворотом рычага гидрораспределителя соединяют полость цилиндра с системой слива. Под действием пружины подвижный диск ведомого шкива выжимает ремень на больший диаметр. На ведущем шкиве ремень переходит на меньший диаметр, смешает подвижный диск и соединенный с ним плунжер. Частоту вращения мотовила комбайна «Дон-1500» изменяют вариатором от 15 до 49 мин-1.

Во время движения комбайна при помощи гидроцилиндров 3 и 35 можно перемещать мотовило одновременно по вертикали и по горизонтали. Ползуны с подшипниками 39 вала мотовила закреплены на поддержках 4 и 24, расположенных по сторонам корпуса, жатки и соединенных с плунжерами гидроцилиндров 3 и 35. К каждой поддержке приварена стойка с закрепленной в ней осью, на которую свободно надет двуплечий рычаг 32. Верхний конец рычага соединен вертикальной тягой 36 с корпусом жатки, нижний — с корпусом гидроцилиндра 34. Шток гидроцилиндра соединен с ползуном мотовила. Одновременно с подъемом или опусканием мотовила рычаги 32 поворачиваются на осях и перемещают подшипники 39 вместе с мотовилом назад или вперед. Гидроцилиндр 34 в этом случае выполняет функцию тяги. Для перемещения мотовила только по горизонтали комбайнер поворачивает рычаг гидрораспределителя так, чтобы масло из нагнетательной магистрали поступало в гидроцилиндр 34. При перемещении мотовила по горизонтали ролик 19 (см. рис. 3, а) перекатывается по фигурному пазу копира (на рисунке не показан) и поворачивает эксцентрик 17 относительно цапфы 21 вниз или вверх. Одновременно с эксцентриком смещается обойма 16 вниз или вверх, что приводит к изменению угла α наклона граблин.

Положение мотовила по высоте и выносу выбирают в зависимости от высоты и состояния стеблестоя убираемых культур. По высоте мотовило устанавливают так, чтобы его планки воздействовали на стебли выше центра тяжести срезанных растений, но ниже колосьев. При воздействии на стебель ниже его центра тяжести растение будет переваливаться через планку и падать на землю перед жаткой.

При уборке прямостоячих культур с высоким густым стеблестоем (свыше 800 мм) мотовило устанавливают так, чтобы пальцы 24 его граблины 1 касались стеблей выше их середины (рис. 3, в), но ниже колосьев (ориентировочно на расстоянии А=1/2 длины L срезанного стебля). По горизонтали вал мотовила смещают назад к ножу, граблины при этом отклоняются от вертикали вперед на угол α = 15°. Высоту среза Н = 100 мм устанавливают, перемещая башмаки.

При уборке прямостоячих культур с нормальным стеблестоем (длиной 400...800 мм) мотовило смещают вперед на 40 мм от крайнего заднего положения (рис.3, г) и устанавливают по высоте так, чтобы пальцы граблин воздействовали на срезанные стебли посередине их длины(А = 0,5L). Пальцы граблин при этом будут занимать вертикальное положение. Высоту среза устанавливают на 100 мм, а на каменистых почвах — на 145 мм.

При любых положениях мотовила зазор между пальцами 24 граблин и режущим аппаратом должен быть не менее 25 мм. Его устанавливают, вворачивая или выворачивая винты 31 (см. рис.1, а) на штоке гидроцилиндров 3 и 35. При этом добиваются, чтобы граблины мотовила располагались параллельно режущему аппарату.

При уборке короткостебельных культур мотовило опускают и сдвигают к режущему аппарату (рис. 3, д). Для уменьшения потерь зерна к планкам мотовила прикрепляют полосы из эластичной прорезиненной ткани шириной 75... 100 мм. Высоту среза устанавливают 50 мм.

Полеглые хлеба убирают по направлению полеглости хлебов или под углом к ней. Мотовило при этом выдвигают максимально вперед и опускают вниз до соприкосновения пальцев 24 с поверхностью поля (рис. 3). Высоту среза устанавливают 50 мм, а на полях, засоренных камнями, — 100 или 145 мм.

Подборщик предназначен для подбора хлебной массы из валка и подачи ее на платформу жатки. Его монтируют на жатке, с которой снимают мотовило. Подборщики бывают полотенно-транспортерные и барабанные.

Полотенно-транспортерный подборщиккомбайна «Дон-1500» состоит из бесконечного полотна 12 транспортера (рис. 4, а), опорных колес нормализатора 4, разгружающего устройства 5 и механизма привода. К ленте транспортера прикреплены: снизу две тяговые цепи, а сверху — спаренные пружинные пальцы 14. Тяговыми цепями транспортер устанавливают на звездочки ведущего вала 10 и опорного ролика 13. Ширина захвата подборщика 3,4 м.

Подбирающие пальцы 14 подхватывают валок, прочесывают стерню, поднимая провалившиеся стебли и подавая хлебную массу к шнеку 7. Пальцы, обегая ролики ведущего вала 10, входят в скользящий контакт с кромкой стеблесъемника 9 и освобождаются от оставшихся на них стеблей. Нормализатор 4, составленный из длинных пружинных пальцев, поджимая хлебную массу к транспортеру, препятствует раздуванию ее ветром и обеспечивает подачу стеблей снизу под шнек 7 жатки. Давление пальцев нормализатора на хлебную массу изменяют, перемещая рычаг 3.

Высоту расположения пальцев 14 над поверхностью поля изменяют, переставляя дистанционные втулки 2 на поворотной цапфе стойки опорного колеса 1. Давление колес на почву регулируют натяжением пружин 6.

В зонах с преобладанием раздельного способа уборки на молотилку зерноуборочного комбайна «Дон-1500» навешивают платформу-подборщик, состоящую из полотенно-транспортерного подборщика, платформы, снабженной шнеком, приставкой и механизмом привода. Ширина захвата платформы 3,4 м.

Барабанный подборщик (рис. 4, б) состоит из барабана, колец-скатов 15, боковин, опорных башмаков 23 имеханизма привода. Барабан имеет два диска, в отверстиях которого вставлены четыре оси 24. На последних установлены парные пружинные пальцы 14, вращающиеся между кольцами-скатами 15. На левых концах труб закреплены кривошипы 25, ролики которых перекатываются по профилированной дорожке левой боковины. Поэтому пальцы внизу выходят из-за колец-скатов, подхватывают стебли, поднимают их на платформу жатки и уходят под кольца верхней части подборщика.

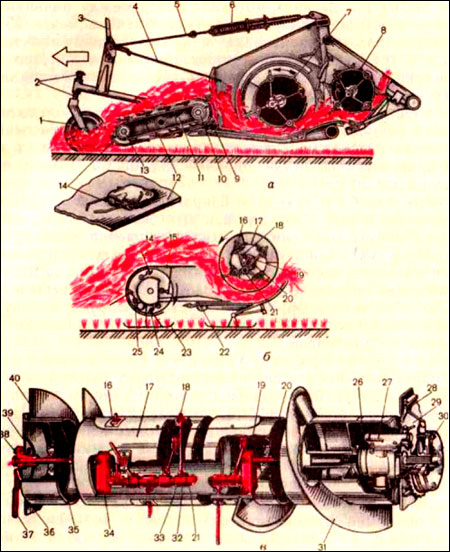

Рис. 4. Подборщик и шнек жатки:
а и б — схема рабочего процесса соответственно полотенно-транспортерного и барабанного подборщиков; в — шнек жатки; 1 — опорное колесо; 2 и 32 — втулки; 3 и 37 — рычаги; 4 — нормализатор; 5 — разгружающее устройство; 6 — пружина; 7 — шнек жатки; 8 — битер проставки; 9 — стеблесъемник; 10 — ведущий вал; 11 — рама; 12 — полотно; 13 — опорный ролик; 14 и 18 — пальцы; 15 — кольцо-скат; 16 — глазок; 17 — цилиндр; 19 и 34 — щека подвески; 20, 24 и 35 — оси; 21 — трубчатый вал; 22 — поддержка; 23 — башмак; 25 — кривошип с роликом; 26 — редуктор; 27 — гидроцилиндр; 28 — регулировочный болт; 29 и 39 — опорные плиты; 30 — предохранительная муфта; 31 и 40 — витки; 33 — шплинт; 36 — боковина жатки; 38 — болт.

Скорость движения полотна полотенно-транспортерного подборщика и частоту вращения барабана барабанного подборщика регулируют вариатором мотовила. При большой скорости транспортера или частоте вращения барабана и небольшой скорости комбайна происходит разрыв валка и выбивание зерна из колосьев, при малой частоте и большой скорости комбайна стебли сгруживаются перед подборщиком.

По высоте подборщик устанавливают так, чтобы концы пальцев слегка касались поверхности почвы и полностью захватывали стебли, лежащие на земле. Положение пальцев барабанного подборщика по высоте регулируют с помощью копирующих башмаков жатки.

Шнек жатки сужает поток скошенных стеблей и подает их к битеру 8 проставки.

Шнек (рис. 4, в) представляет собой вращающийся цилиндр 17, к которому приварены спиральные ленты — витки 31 и 40 правого и левого направлений, сдвигающие стебли к середине. Обшивка корпуса жатки под шнеком выполнена желобчатой. В середине шнека расположен пальчиковый механизм, пальцы 18 которого подают стебли к битеру 8 проставки (у комбайна «Дон-1500») или к плавающему транспортеру (у комбайнов СК-5А, «Енисей-1200»).

Внутри цилиндра шнека приварены диски, на которых закреплены шариковые подшипники разборного коленчатого вала, состоящего из осей 20 и 35, щек 19 и 34 и трубчатого вала 21. Последний смещен относительно оси шнека. На трубчатый вал 21 надеты втулки 32 с пальцами 18, пропущенными в отверстия глазков 16, которые свободно вставлены в обойму, прикрепленную к цилиндру 17 шнека. На конце оси 35 закреплена втулка с рычагом 37, связанная с корпусом жатки болтами 38.

При вращении шнека трубчатый вал 21 остается неподвижным, а втулки 32 пальцев 18 поворачиваются на нем. Так как ось трубчатого вала 21 смещена относительно центра вращения шнека, то пальцы больше выступают из цилиндра шнека впереди и снизу и меньше сзади и вверху. Захватив стебли, пальцы перемещают их к плавающему транспортеру, затем постепенно входят в цилиндр, поэтому стебли свободно сходят с пальцев. В привод шнека жатки комбайна «Дон-1500» можно устанавливать реверсивный редуктор 26 с гидроцилиндром 27, включенным в гидросистему комбайна.

При забивании шнека хлебной массой отключают привод на жатку и гидроцилиндром 27 переключают редуктор на обратное вращение. После этого включают привод на жатку. За счет обратного вращения шнек выбросит хлебную массу и очистится от нее.

Поворотом рычага 37 регулируют зазор между пальцами и днищем жатки. Минимальный зазор (6...20 см) устанавливают при уборке малоурожайных низкостебельных хлебов, а максимальный (20...30 мм) — при уборке высокоурожайных длинно-соломистых хлебов. Одновременно регулируют зазор между витками шнека и днищем корпуса жатки, перемещая плиты 29 и 39 при помощи болтов 28. Если зазор отрегулирован неправильно, перед шнеком накапливается хлебная масса, подача ее в молотильный аппарат будет порционная, что увеличивает потери за молотилкой.

Проставка 21 (см. рис. 1, а) состоит из корпуса и битера 10. Битер, обеспечивающий устойчивую подачу хлебной массы от шнека к транспортеру наклонной камеры, снабжен пальчиковым эксцентриковым механизмом 44, устройство и принцип работы которого аналогичны пальчиковому механизму шнека.

Зазор между пальцами битера и днищем проставки регулируют, поворачивая рычаг 20. При уборке нормальных средне-соломистых хлебов устанавливают зазор 28...35 мм, на длинно-соломистых хлебах его увеличивают, а на короткосоломистых — уменьшают.

Плавающий транспортер, предназначенный для транспортировки стеблей от шнека в приемную камеру молотилки, смонтирован в наклонной камере 11. Транспортер 13 состоит из ведущего 16 и ведомого 12 валов, на которых установлено по три звездочки. На звездочки надеты втулочно-роликовые цепи со стальными планками, прикрепленными к цепям в шахматном порядке. Для плавного движения транспортера над нижними ветвями цепей смонтированы подпружиненные полозки, постоянное прижатие которых к цепям обеспечивает пружина, воздействующая на рычаг 17 натяжного устройства.

Ведомый вал транспортера подвешен в наклонном корпусе на пружинах и может приспосабливаться к толщине слоя стеблей. Если поступает толстый слой хлебной массы, то нижний вал поднимается. Натяжение цепей транспортера регулируют винтами 18 так, чтобы длина сжатой пружины натяжного устройства составляла 90...95 мм. Чтобы поддержать зазор между планками и днищем под нижним валом от 5 до 10 мм, между гайками болта подвески и угольником боковины камеры устанавливают шайбы. Пружину подвески сжимают так, чтобы ведомый вал мог подняться вверх на 50 мм и плавать над слоем хлебной массы.

Приводной шкив 14 снабжен предохранительной фрикционной муфтой, которая при перегрузке транспортера выключает передачу. Скорость движения транспортера 2,91 м/с.
