Жатки валковые |
Для скашивания хлебов в валки используют валковые жатки ЖРС-5, ЖВН-6А, ЖВР-10, ЖРБ-4,2А, ЖРК-5, ЖРС-5: Навесными фронтальными жатками прокашивают и обкашивают поля при подготовке их к уборке раздельным способом.

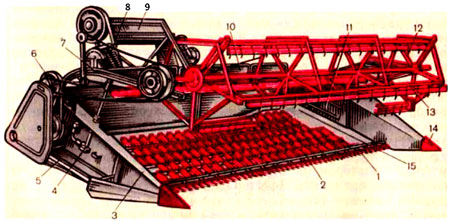

Рис.5. Валковая жатка ЖВН-6А:
1 — режущий аппарат; 2 — транспортер; 3 — бортовой щит; 4 —
гидроцилиндр; 5 — шатун; 6 — вариатор; 7 — поддержка мотовила; 8 — блок
пружин; 9 — наклонная камера комбайна; 10 — ветровой щит; 11 —
направляющий щиток; 12 — мотовило; 13 — граблина; 14 — мыс-делитель; 15 —
окно.
Навесная жатка ЖВН-6А (рис. 5) включает в себя режущий аппарат 1, мотовило 12, ременно-планчатый транспортер 2, механизм привода, смонтированные на платформе. Платформа представляет собой сварной каркас, обшитый стальным листом. Ветровой щит 10 предотвращает падение скошенной массы с транспортера. По сторонам корпуса закреплены бортовые щиты 3, которые переходят в мысы-делители 14. При уборке длинно-соломистых хлебов мысы 14 снимают и устанавливают торпедные делители, предназначенные для подвода к режущему аппарату стеблей, расположенных слева и справа от края аппарата.
Режущий аппарат состоит из пальцевого бруса, сегментного ножа и кривошипно-шатунного механизма привода.
Навесная жатка ЖВН-6А (рис. 5) включает в себя режущий аппарат 1, мотовило 12, ременно-планчатый транспортер 2, механизм привода, смонтированные на платформе. Платформа представляет собой сварной каркас, обшитый стальным листом. Ветровой щит 10 предотвращает падение скошенной массы с транспортера. По сторонам корпуса закреплены бортовые щиты 3, которые переходят в мысы-делители 14. При уборке длинно-соломистых хлебов мысы 14 снимают и устанавливают торпедные делители, предназначенные для подвода к режущему аппарату стеблей, расположенных слева и справа от края аппарата.
Режущий аппарат состоит из пальцевого бруса, сегментного ножа и кривошипно-шатунного механизма привода.
Мотовило 12 состоит из вала с крестовинами, к лучам которых прикреплены граблины 13. К граблинам прикреплены пружинные пальцы, которые хорошо прочесывают перепутанные и полеглые хлеба и подводят их к режущему аппарату. При уборке прямостоячих хлебов к пальцам граблин крепят планки. Подшипники вала мотовила установлены на ползунах, которые можно перемещать вдоль поддержек 7, опирающихся на штоки гидроцилиндров 4. Вал мотовила, снабженный предохранительной муфтой, вращается от вариатора 6, при помощи которого изменяют частоту вращения мотовила от 22 до 58 мин-1. Комбайнер поднимает и опускает мотовило и регулирует частоту его вращения на ходу машины.
Транспортер 2 составлен из шести ременно-планчатых лент, которые перемещаются в ручьях, выштампованных в настиле жатки. Ленты натянуты на ведущие и ведомые (натяжные) валики. Длина транспортера 2 меньше длины режущего аппарата. Поэтому слева от транспортера расположено окно 15.
Жатку навешивают на наклонную камеру зерноуборочного комбайна СК-5А «Нива», выполняющего в этом случае функцию энергетического средства. Во время работы корпус жатки опирается на два башмака 5 (рис. 6, а), установленных под днищем жатки. Башмаки скользят по стерне, копируют рельеф поля и поддерживают режущий аппарат на заданной высоте. Граблины 2 мотовила 1 захватывают порцию стеблей, подводят их к режущему аппарату 3 и после среза укладывают стебли на транспортер 4. Последний перемещает стебли влево к окну 7 и сбрасывает их на стерню в виде непрерывного валка 6.
Ширину валка регулируют перестановкой щита 11 (см. рис. 5), а высоту среза — перестановкой копирующих башмаков. Натяжение блока пружин наклонной камеры комбайна регулируют так, чтобы давление башмаков на почву не превышало 250...300 Н.
В зависимости от высоты и стояния хлебостоя изменяют: положение мотовила по высоте (гидроцилиндрами 4), его частоту вращения (вариатором 6). Кроме того, мотовило выносят вперед или сдвигают назад относительно режущего аппарата. Регулировкой зазоров в режущих парах и центровкой ножа (изменением длины шатуна) режущего аппарата добиваются качественного среза стеблей. Ширина захвата жатки 6 м.

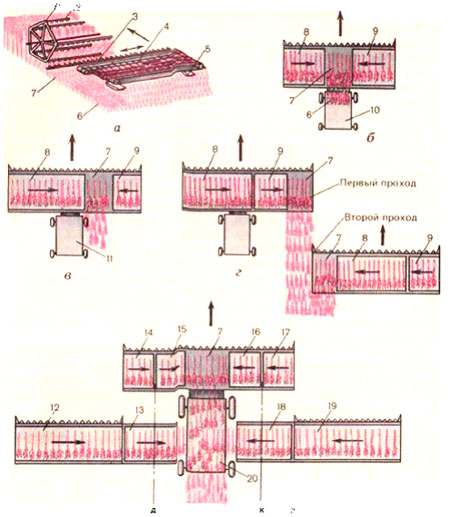

Рис.6. Схема рабочего процесса валковых жаток:
а — ЖВН-6А; б — ЖРС-5; в и г — ЖВР-10; д — широкозахватной модульной; 1 — мотовило; 2 — граблина; 3 — режущий аппарат; 4, 8, 9, 12...19 — транспортеры; 5 — башмаки; 6 — валок; 7 — окно; 10 и 20 — энергетическое средство;11 — зерноуборочный комбайн.
